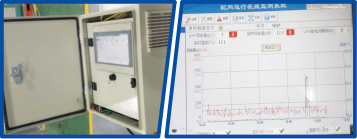

型号：PD-2000(可根据用户要求传感器内置或外置)
适用范围：
配网设备作为电网向用户供电的最终环节，在整个供电网络中起着重要的作用。本系统基于超高频局部放电检测技术、超声局放检测
技术、温度监测和现场总线通讯技术，对开关站内设备的运行状态进行智能化监测。有效解决开关站柜内环境温度和设备绝缘状态的监督问题。实时地传输设备绝缘状态数据,能实现对配网开关站运行状态的监测及故障报警，该系统的投运可以大大提高了开关
站的安全运行水平和智能化管理水平；有效地避免因设备绝缘缺陷发生的重大停电和火灾事故， 变定期检测为状态检修。提高电力系统运行的安全可靠性及自动化程度。在配网智能化建设上迅速与国际接轨，代表了未来配网设备状态检修的发展方向。
配网系统的绝缘缺陷和绝缘老化导致局部放电的发生，长时间存在局部放电是导致绝缘事故的导火索。对开关柜内部进行超高频局部放电监测是配网状态监测和运行维护的重要手段。这种手段可以帮助发现开关柜内部区域中电缆接头、母线排、开断机构等设备中可能存在的绝缘劣化、接触不良和绝缘缺陷，及时发现绝缘老化和寿命末期的特征。
配网开闭所的开关或多或少存在一定的局部放电。由于局部放电对绝缘体系具有长期的破坏性，局部放电缺陷会越来越严重并最终导致事故。对柜内局部放电量的长期监测，可以及早发现缺陷并监督缺陷的发展趋势。通过采取及时的治理措施，可以避免重大火灾事故的发生。
系统特点：
1）超高压设备监测技术。将超高压设备的在线监测技术（局部放电监测技术）应用到配网设备监测上，大大提升了配网监测的可靠性。
2）不停电维护。柜内只安装超高频天线、超声传感器和PT100 温度传感器， 属于近机械设备， 使用寿命长， 不需要停电维护， 系统不影响开闭所正常运行。或者在柜外安装固定的超声波、超高频、地点波局放传感器,进行在线监测。
3）早期预警。局部放电属于10-12 微微级测量，及早发现正在恶化的缺陷，避免事故发生。
4）高灵敏度。UHF 和超声信号在柜内得到反射加强，其信号强度远大于在开阔空间的局放信号。
这些开孔可以是外壳或密封垫圈或其它绝缘部件周围的间隙。当电磁波传播到开关柜外面时， 它会在接地的金属外壳上产生瞬态电压。瞬时地电压（TEV） 在几个毫伏至几伏的范围内，存在时间很短，只有几个纳秒的上升时间。可以在开关柜正在工作时将探头放在开关柜的外面，采用这种非侵入方式来检测局部放电活动。这种检测方法已经在国内外部分电力公司得到了运用。瞬时地电压
（TEV）
在线检测具有以下的优点：
1、可以在设备运行的状态下进行，无论采用在线或离线的局放监测都无需将设备停机，只要在设备承受工作电压的情况下即可进行监测，提高了设备可用率和用户供电可靠性。
2、可以及早的发现设备缺陷，一般而言，发生故障前早期存在局部放电现象的可能性很大，如固体绝缘件的缺陷、绝缘气体中的悬浮颗粒等。及早发现局放现象和进行维护处理，避免大规模停机故障发生。
3、有效的进行故障定位，为采取针对性的检修策略提供。
4、具有一定的抗干扰能力，能够提供较好的试验数据。
主要判据：
◎ 自由颗粒产生的信号峰值，有效值比局放更高
◎ 自由颗粒的信号峰值具有周期性，但与0z频率无关
◎ 电晕信号具有较强的0z频率相关性
◎ 来自悬浮屏蔽和导体毛刺的局放，放电水平高，主要与00z频率相关，与0z的频率相关性小。
